Document 4:
[PMO neg. nos 17812 and 20818/9]

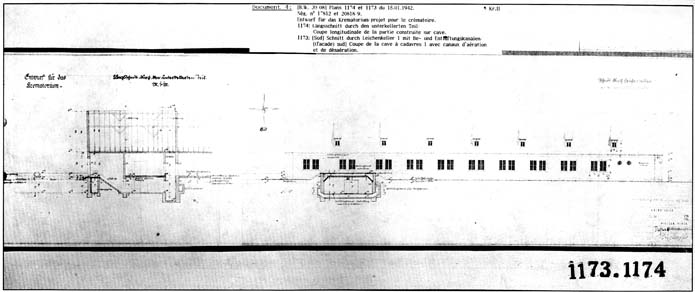

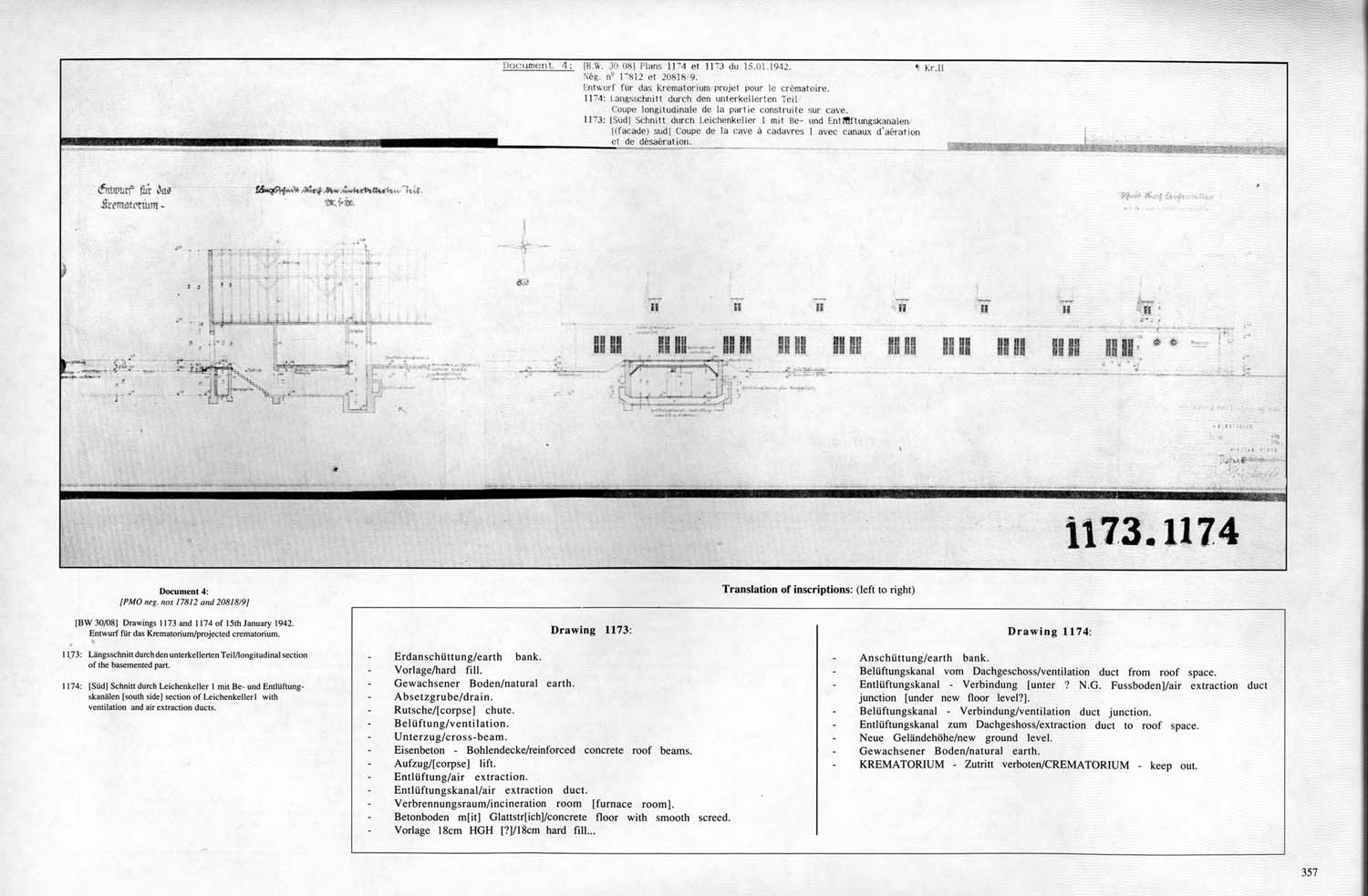

[BW 30/08] Drawings 1173 and 1174 of 15th January 1942. Entwurf für das Krematorium / projected crematorium. |
|
| 1173: |
Längsschnitt durch den unterkellerten Teil / longitudinal section of the basemented part. |
|
| 1174: |
[Süd] Schnitt durch Leichenkeller 1 mit Be- und Entlüftungskanälen / [south side] section of Leichenkeller 1 with ventilation and air extraction ducts. |
|
|
| |
Translation of inscriptions: (left to right) |
| |
Drawing 1173: |
| |
· |
Erdanschüttung / earth bank. |
| |
· |
Vorlage / hard fill. |
| |
· |
Gewachsener Boden / natural earth. |
| |
· |
Absetzgrube / drain. |
| |
· |
Rutsche / [ corpse] chute. |
| |
· |
Belüftung / ventilation |
| |
· |
Unterzug / cross-beam |
| |
· |
Eisenbeton — Bohlendecke / reinforced concrete roof beams. |
| |
· |
Aufzug / [corpse] lift. |
| |
· |
Entlüftung / air extraction. |
| |
· |
Entlüftungskanal / air extraction duct. |
| |
· |
Verbrennungsraum / incineration room [furnace room] |
| |
· |
Betonboden m[it] Glattstr[ich] / concrete floor with smooth screed. |
| |
· |
Vorlage 18cm HGH [?] / 18cm hard fill… |
| |
|
Drawing 1174: |
| |
· |
Anschüttung / earth bank. |
| |
· |
Belüftungskanal vom Dachgeschoss / ventilation duct from roof space. |
| |
· |
Entlüftungskanal — Verbindung [unter ? N.G. Fussboden] / air extraction duct junction [under new floor level?] |
| |
· |
Belüftungskanal — Verbindung / ventilation duct junction. |
| |
· |
Entlüftungskanal zum Dachgeshoss / extraction duct to roof space. |
| |
· |
Neue Geländehöhe / new ground level. |
| |
· |
Gewachsener Boden / natural earth. |
| |
· |
KREMATORIUM — Zutritt verboten / CREMATORIUM — keep out. |
|
